新疆防爆型GZJ45跑偏傳感器配支架適用于具有性混合氣體甲烷的危險場所以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機保護裝置的配套檢測之用。對膠帶輸送機的輸送帶的跑偏情況進行監控，當膠帶輸送機的輸送帶跑偏時，傳感器輸出低電平信號，保護裝置經過延時，切斷輸送機控制電源，實現跑偏保護，傳感器安裝數量不限，并且均為并聯連接。
【詳細說明】
新疆防爆型GZJ45跑偏傳感器配支架現貨
新疆防爆型GZJ45跑偏傳感器配支架原理
跑偏傳感器適用于具有性混合氣體甲烷的危險場所以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機保護裝置的配套檢測之用。對膠帶輸送機的輸送帶的跑偏情況進行監控，當膠帶輸送機的輸送帶跑偏時，傳感器輸出低電平信號，保護裝置經過延時，切斷輸送機控制電源，實現跑偏保護，傳感器安裝數量不限，并且均為并聯連接。
工作原理
傳感器安裝在皮帶兩邊的支架上，正常時皮帶不接觸跑偏觸桿，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，傳感器的兩接線端子不接通；
當皮帶跑偏接觸到跑偏觸桿并推動觸桿偏離正常位置30?&plun;3?時，傳感器的兩接線端子接通。
防爆型式跑偏傳感器
礦用本質型，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，防爆標志&lquo;ExibI&rquo;；
外形尺寸：350mm×165mm×65mm；質量：3kg；
動作角度 30&plun;3?
觸桿的動作力：20～100N；
復位角度15?
探桿轉動的極限角度不小于70?；
接觸電阻
閉合接點的接觸電阻不大于0.1Ω,振動、沖擊和壽命試驗后不大于0.2Ω；
適用于煤礦有瓦斯、煤塵危險的環境。本設備用于皮帶輸送設備機械及設備的跑偏檢測式輸送機膠帶跑偏檢測和保護，體積小、重量輕、密封性能好、維護方便；觸點動作后還留有較大的探桿轉動緩沖角，使其本身不易損壞；探桿上裝有滾動護套，避免探桿和膠帶間摩擦。

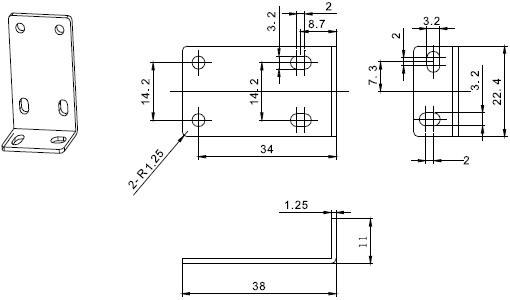

支架安裝示意圖
安裝和調整
1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架，跑偏開關與跑偏開關支架用螺栓固定。
