詳細說明

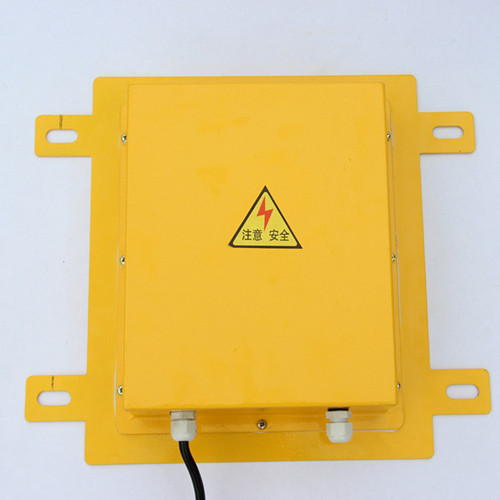

HDM-B溜槽堵塞開關
溜槽堵塞開關HDM-B堵煤開關用于輸煤系統中發生堵塞時并可提供報警或停機信號，也可與振動電機連接，用以排除故障。
技術參數
1、使用環境條件
a、環境溫度-20℃—+65℃
b、相對濕度不大于85%
主要技術指標：
接點數量
接點容量
工作角度
極限角度
結構形式
1常開1常閉
AC380V10A
≥7°
30°
門式,壓簧復位
工作原理：
當物料在溜槽中造成堵塞時，堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，現有技術中用于帶式輸送機上溜槽堵塞開關的傳感器，通常為重力接觸式的 壓力傳感器，該傳感器含有膠板、擋板和行程開關，當溜槽出現堵塞至物料接觸膠板后，膠 板發生位移并推動擋板觸發行程開關發出堵塞信號。這種溜槽堵塞開關傳感器在正常卸料過程如果發生 物料碰撞膠板會造成誤動作，此外，這種溜槽堵塞開關傳感器在在物料沖擊下易損壞，使防堵塞系統失去 檢測功能。，其控制開關動作，從而發出告警或停機信號。如將其接至振打器控制回路，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，現有技術中用于帶式輸送機上溜槽堵塞開關的傳感器，通常為重力接觸式的 壓力傳感器，該傳感器含有膠板、擋板和行程開關，當溜槽出現堵塞至物料接觸膠板后，膠 板發生位移并推動擋板觸發行程開關發出堵塞信號。這種溜槽堵塞開關傳感器在正常卸料過程如果發生 物料碰撞膠板會造成誤動作，此外，這種溜槽堵塞開關傳感器在在物料沖擊下易損壞，使防堵塞系統失去 檢測功能。，活動門自動復位。
用途
溜槽堵塞保護裝置適用于檢測膠帶輸送機系統中的溜槽堵塞故障，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，當溜槽內形成堵塞時，檢測器將給出報警、振打或停機信號，防止由于物料堆堵溜槽而造成惡性事故。
LCDS-1、LCDS-2、SDS-I、XLDS-I、QDS-II、QDS-I、LDM-X、HDM-B、LDM-X、EDS-I、EDS-II、溜槽堵塞檢測器
堵煤開關，HDM-B溜槽堵塞開關
拉繩開關XL-LS-12A
撕裂開關JHDB-26G-80F
溜槽堵塞檢測開關JHLC-Ⅱ
雙向拉繩開關JHLX-Ⅲ
兩級跑偏開關JHPK-20-35
阻旋料位開關ZYZ-20
光電開關TKGR18M50D31-10Y
磁阻式轉速傳感器SFS-2
Ni40U-CP40-VP4X2-H1141
溜槽堵塞檢測開關JHLC-1
皮帶防撕裂開關 DB100
，此裝置使用半年以后，要進行一次維護檢查，檢查緊固螺釘是否有松動、脫落現象，待擰緊后，再進行使用。同時要在門軸的軸套里涂以潤滑油，并清除積塵。溜槽堵塞保護裝置LDM-X 行業稱呼： LDM-X 溜槽堵塞檢測裝置、 LDM-X 防閉塞裝置、 LDM-X 溜槽堵塞檢測儀、 LDM-X 溜槽堵塞開關、 LDM-X 溜槽堵塞檢測器 ZD系列振打器控制箱的工作過程是當溜槽堵塞時，人工按動控制箱啟動按鈕，使振動電機工作，使溜槽壁產生一定幅度的振動，將粘在溜槽壁上堆積在溜槽內的物料振落到下面的膠帶上，達到防止溜槽閉塞的作用。當溜槽內堵塞的物料被清除后，按下停止按鈕，振動電機停止工作。傳真：0537-2228358
